儲罐上設置氮封系統的設計方案壓力控制設計方案(LPEC)與氧含量控制設計方案(SEI)
發布時間:2013/11/20 點擊次數:3821

氮封設計方案
方案一:壓力控制設計方案(LPEC)
    一、基本原理
        在儲罐上設置氮封系統,維持罐內氣相空間壓力在1.2KPa左右,當氣相空間壓力高于1.4KPa時,氮封閥關閉,停止氮氣供應;當氣相空間壓力低于0.8KPa時,氮封閥開啟,開始補充氮氣,
    保證儲罐在正常運行過程中不吸進空氣,防止形成爆炸性氣體。
        儲罐氮封系統使用的氮氣純度不宜低于99.96%,氮氣壓力宜為0.5~0.6MPa。
    二、工藝方案
    以輕質油內浮頂儲罐組成的罐組為例,設計方案如下:
    1.內浮頂儲罐改造
    1)封堵儲罐罐壁(頂)的通氣口。
    2)核算罐頂呼吸閥是否滿足設置氮封后的需求。呼吸閥的數量及規格按照《石油化工儲運系統罐區設計規范》SH/T 3007-2007確定(見表一)。呼吸量除滿足儲罐的大、小呼吸外,還應考慮
    氮封閥不能關閉時的進氣量等因素。
    3)在儲罐罐頂增加氮氣接入口和引壓口。為確保壓力取值的準確性,兩開口之間的距離不宜小于1m。
    4)量油孔應加導向管,確保量油作業時不影響氮封壓力。
    5)儲罐罐頂增加緊急泄壓人孔接口。
    2.工藝流程
    1)在每臺儲罐上設置先導式氮封閥組和限流孔板旁路,正常情況下使用氮封閥組維持罐內氣相空間壓力在1.2KPa左右,當氣相空間壓力高于1.4KPa時,氮封閥關閉,停止氮氣供應;當氣相空
    間壓力低于0.8KPa時,氮封閥開啟,開始補充氮氣;當氮封閥需要檢修或故障時,使用限流孔板旁路給儲罐內補充氮氣,壓力高于1.5KPa時,通過帶阻火器的呼吸閥外排(短時間連續補充
    氮氣)。
    2)當氮封閥事故失靈不能及時關閉,造成罐內壓力超過1.5Kpa時,通過帶阻火器的呼吸閥外排;當氮封閥事故失靈不能及時開啟時,造成罐內壓力降低至-0.3Kpa時,通過帶阻火器呼吸閥向
    罐內補充空氣,確保罐內壓力不低于儲罐的設計壓力低限(-0.5Kpa)。
    3)為確保設置氮封儲罐事故工況下的安全排放,應在儲罐上設置緊急泄放閥,緊急泄放閥定壓不應高于儲罐的設計壓力上限(2.0Kpa)。
    4)當需要使用限流孔板旁路補充氮氣時,流量宜等于油品出罐流量,氮氣管道的管徑為DN50,氮氣的操作壓力為0.5MPa。
    5)若在相同油品儲罐之間設置有氣相聯通管道,每臺儲罐出口均應設置阻火器,以防止事故擴大。
    6)阻火器應選用安全性能滿足要求的產品,且阻力降不應大于0.3KPa。


                          呼吸閥選用表

         儲罐公稱容量(m3)   呼吸閥數量×公稱直徑(mm)
             1000                    1×200
             2000                    2×150
             3000                    2×200
             4000                    2×200
             5000                    2×250
            10000                    2×300
            20000                    3×300
            30000                    4×300
            50000                    4×300





方案二:氧含量控制設計方案(SEI)

    一、基本原理
        在儲罐上設置氮封系統,維持罐內氣相空間氧氣濃度不大于5%,消除爆炸條件。
    二、工藝方案
    以輕質油內浮頂儲罐組成的罐組為例,設計方案如下:
    1.內浮頂儲罐改造
    1)在儲罐罐頂透光孔法蘭蓋處增加開口,用于安裝氧氣濃度檢測器。
    2)封堵儲罐罐壁的通氣口,同時在罐頂增加呼吸閥接口。呼吸閥的數量及規格按照(SH/T 3007-2007)《石油化工儲運系統罐區設計規范》確定。
    3)在儲罐罐頂增加氮氣接入口。
    4)在儲罐罐頂增加氣相聯通管接口。
    2.工藝流程
    1)在儲罐內安裝氧氣檢測器,實時監測儲罐內氣相空間氧氣濃度,同時將高濃度報警與氮氣管道控制閥門聯鎖。當氧氣濃度達到高濃度值時報警,聯鎖打開氮氣閥門,向儲罐內補充氮氣,
    直至檢測指標達到設定要求時聯鎖關閉氮氣閥門。補充氮氣的流量控制使用限流孔板,流量宜控制在Q=Q1-Q2(Q1-油品出罐流量,Q2-氣相連通罐中與油品出罐同時進行的油品進罐流量),
    且Q不應小于100m3/h,氮氣管道的管徑為DN50,氮氣的操作壓力為0.5Mpa。
    氧氣濃度監測信號引入控制室,控制室設氧氣濃度超標報警儀。
    2)同一種油品的多個儲罐在生產運行過程中,儲罐區域收油作業和付油作業經常同時進行。為節省氮氣用量,建議在同種油品儲罐之間設置氣相聯通管道,可以實現多個運行過程中的儲罐
    進氣量和排氣量的部分平衡,減少氮氣用量和作業時的油氣排放量。聯通管道的管徑為DN150,氣體的流通能力為500m3/h。

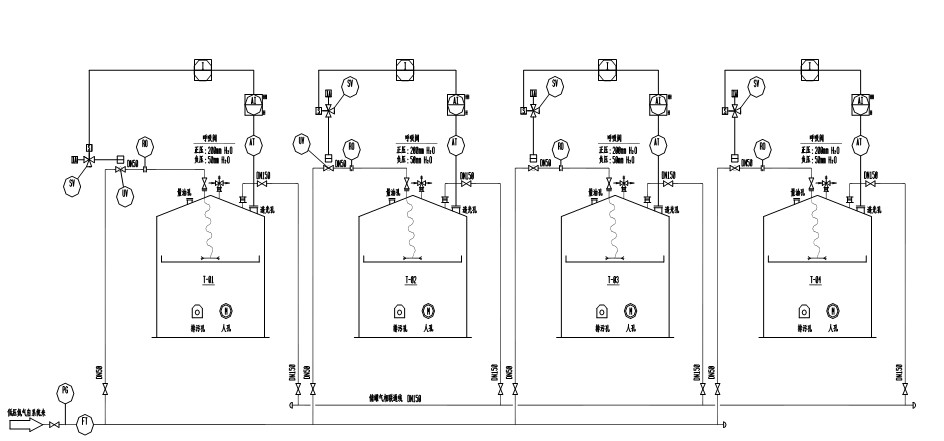

    管道及儀表流程圖見附圖-1。
    氧氣檢測器、切斷閥儀表規格書見附表。
    3.儀表選型說明
    1)氧氣氣體檢測器采用電化學探頭。
    2)切斷閥采用氣動切斷球閥。
    3)氮氣補氣總管上配置渦街流量計進行氮氣流量監測。
    4.安裝布置方案
    1)氧氣濃度檢測器通過透光孔安裝在儲罐拱頂與內浮盤之間,為保證不影響儲罐內浮盤的正常升降,氧氣檢測器的安裝高度宜為儲罐內浮盤之上300mm。
    2)罐頂氮氣接口的開口方位宜位于罐頂中心部位,氮氣管道在罐內部分采用橡膠軟管。為保證換氣效果良好,氮氣橡膠軟管出口宜接近浮盤。可在氮氣橡膠軟管出口連接一個環形不銹鋼管,
    管壁水平方向上開若干個通氣孔,用于向四周噴射氮氣。環形不銹鋼管應固定安裝在浮盤上。
    3)儲罐之間設置DN150氣相聯通管道,每個儲罐的氣相聯通管道均應設置管道阻火器,阻火器應選用安全性能滿足要求的產品。阻火器應盡量靠近儲罐接口安裝,每個儲罐的氣相聯通管道均
    應設置截斷閥。氣相聯通管道宜在罐頂之間跨接。若罐間距較大,氣相聯通管道需要設在地面時,應在管道的低點設置排凝管及閥門。
    4)在儲罐罐頂中心位置安裝帶阻火器的呼吸閥,呼吸閥的數量及規格推薦如下:

                        呼吸閥選用表

         儲罐公稱容量(m3)   呼吸閥數量×公稱直徑(mm)
             1000                    1×200
             2000                    2×150
             3000                    2×200
             4000                    2×200
             5000                    2×250
            10000                    2×300
            20000                    3×300
            30000                    4×300
            50000                    4×300
