一、什么是鶴管?
鶴管是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備。
關鍵部件旋轉接頭，采用精密數控機床加工，內藏雙滾道支承結構，轉動靈活，輕便可靠。外圈選用合金鋼、內圈選用不銹鋼或襯聚四氟乙烯，保證其能夠安全、可靠的用于高溫、低溫、強腐蝕性 的介質。
密封圈采用增強聚四氟乙烯材料，內襯不銹鋼彈性支承環、密封經拋光處理，具有優越的自潤滑性及超強的耐腐蝕性。
常見的產品類型
汽車下裝鶴管
1、汽車底部裝油鶴管技術指標
（1）汽車底部裝油鶴管
型號：QLH100-002023D，規格：DN100，PN1.6Mpa
型號：QLH100-002020D，規格：DN100，PN1.6Mpa
型號：QLH100-002017D，規格：DN100，PN1.6Mpa
（2）接口法蘭標準：DN100，PN1.6MPa
（3）內臂長：無內臂
（4）外臂長：2.0 米
（5）垂直管長：1.7米，2.0米，2.3米。
（6）對位范圍：0～3.0米
（7）水平旋轉角度：0°～+340°
（8）垂直旋轉角度：-30°～+85°
（9）一人輕松操作
（10）任意位置處于平衡狀態
（11）密封泄漏：5年不泄漏
（12）技術參數完全滿足甲方的要求
2、技術特點說明
（1）組成：a. 回轉器接頭 b.水平臂 c. 平衡機構 d. 垂臂 e. 干式分離閥（母端） f.接口法蘭 g. 停靠裝置 h. 導靜電裝置
（2）技術特點說明
a. 回轉接頭:
① 為引進德國技術加工而成，需數控車床加工、要求較高，內圈為不銹鋼材質，外圈為45#鋼調質處 理，結構小巧、靈活。
② 回轉器的密封分為主密封及輔助密封，主密封為聚四氟乙烯帶不銹鋼彈片的唇型密封件，含有碳纖維，起潤滑作用，耐高溫、抗低溫。輔助密封為兩件“C”型密封圈，起防塵作用。
③ 回轉器內圈與主密封件接觸面為主密封面，因內圈為不銹鋼材質故主密封面永不生銹。
④ 此回轉器為德國技術，處于國內領先水平。
b. 水平臂:材質：碳鋼，長度：2.0 米，過流液體，與內臂可調節鶴管的對位范圍。對位范圍為0～3.0 米。
c. 平衡機構：材質：碳鋼，平衡系統由耳片、支架、平衡器組成，平衡系統為壓簧平衡方式，為我公司專利產品，專利號為：ZL 93 2350033.X，平衡系統使鶴管在-20°～+85°范圍內
任意平衡。
d. 垂臂：為橡膠軟管
e. 干式分離閥母端（API 快速接頭母端）
（1）符合API RP1004標準
（2）采用干分離（Dry Break）技術
（3）使用壽命優于5年。
（4）帶有防拉斷措施。
（5）連續三次操作漏油＜10ml。
（6）美國OPW產品
（7）規格：DN100，型號：1005E-AL4040（母端）
f.接口法蘭 ：DN100，PN1.6MPa法蘭標準《凸面對焊鋼制法蘭》GB/T9115.1-2000。材質：碳鋼，與用戶接口法蘭相連。
g. 停靠裝置
固定API快速接頭
h. 導靜電裝置：銅材，在回轉器及法蘭兩邊都采用靜電跨接線連接，可有效的消除靜電積蓄。
二、售后服務承諾
1、質保期：質保期為貳年，質保期內出現的質量問題由供方免費維修或更換。
2、售后服務承諾：
a) 及時向買方提供符合合同規定的全部技術資料和圖紙。
b)免費指導買方按賣方的技術資料和圖紙要求進行安裝、試運行、試生產。
c)賣方服務響應時間為36小時以內，即賣方在接到買方的要求后36小時之內趕到現場進行技術服務。
d)對于買方選購的與合同設備有關的配套設備，賣方將主動提供滿足設備接口要求的技術條件和資料。
e)嚴格執行買賣雙方就有關問題召開會議的紀要或簽訂的協議。
f)隨時滿足買方對備品配件的要求。
g)無論在任何情況下，賣方絕不以任何理由去刁難買方。
h) 終身搞好維護工作，隨叫隨到。
3、售后服務內容
（1）指導買方按賣方的技術資料和圖紙要求進行安裝、試運行、試生產。
（2）更換回轉器的密封件，調節平衡系統。
（3）處理其他未知情況。
4、培訓內容
（1）培訓操作人員怎樣正確使用汽車頂部裝油鶴管、汽車底部裝油鶴管。
（2）培訓維護人員了解鶴管的工作原理。
（3）培訓維護人員如何排除故障。
（4）培訓時間：2天
（5）地點:施工現場。
三、方案圖
四、附件
1、橡膠軟管說明
PLICORD® FLEXWING® PETROLEUM
應用范圍：該軟管在油罐車或車間工廠設備中輸送汽油、油和其它芳香類物質含量不高于50%的石油產品，可在壓力、重力引流下，或全吸式引力作用下工作。
結構：
（1）軟管內層：丁腈(Nitrile)合成橡膠（耐油）
（2）軟管外層：黑色（帶有紅色螺旋條紋）或紅色（帶有白色螺旋條紋）的丁腈聚氯乙烯共混膠(Chemivic)；表面光滑；環裹磨光。
（3）增強層：帶有金屬螺旋線的螺旋合成纖維層
（4）溫度：-35°F ~~200 °F (-37° C ~~ 93°C)
（5）包裝：100英尺長,成卷且塑料薄膜多層包裝。
（6）商標標識：無商標
（7）連接：建議配套使用固特異的Insta-Lock Cam & Groove 接頭。請參閱254頁的接頭產品說明。
（8）無庫存/樣品: 請參看334頁的特殊產品最低訂購量。
（9）訂購編碼：543-109(黑色) 543-110 (紅色)
汽車罐車發油鶴管
一、用途
適用于各類石油庫發放各類燃料油，也可用于化工及其它行業收、發各類液體原料的灌裝作業。
二、型號說明

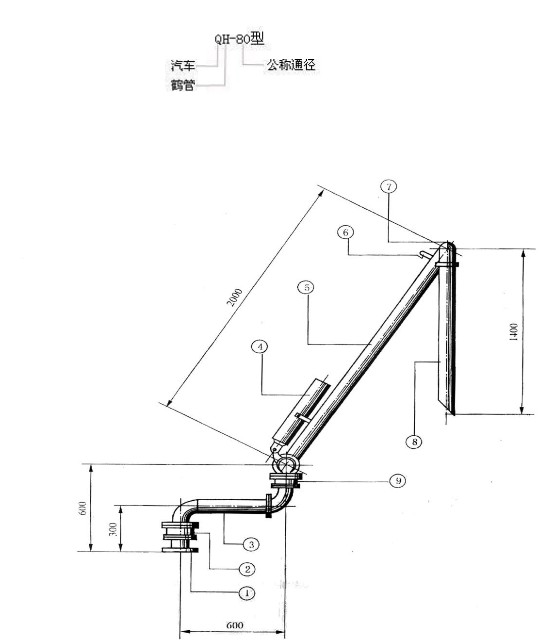

（1）接口法蘭（2）基礎回轉器（3）水平短管（4）平衡器 （5）升降臂（6）放空閥 （7）頭部回轉器（8）垂直插入管（9）水平回轉器
三、 技術參數
型號 直徑 mm 公稱壓力 MPa 工作半徑mm 水平回轉 升降角度 基礎法蘭
QH65 65 0.6 1400／2600 0°～360° -5°～60° DN65 PN1.6MPa
QH80 80 0.6 1400／2600 O°～360° -5°～60° DN80 PNl.6MPa
QHl00 100 0.6 1400／2600 0°～360° -5°～60° DNl00 PNl.6MPa
四、 產品本體材料選用：
低碳鋼、不銹鋼、鋁合金等材質。
五、密封材料：耐油丁腈橡膠、氟橡膠。
六、 安裝：
（1）發油臺與鶴管連接處配有相應的標準法蘭，并保證基礎法蘭牢固可靠，法蘭盤距地面高度為2.1～2.2米，鶴管吊裝時法蘭盤距地面高度為2.7～2.8米。
（2）產品出廠時已做密封性試驗，用戶安裝時只需參照結構示意圖，先將水平短管與發油臺上基礎法蘭連接好，然后連接水平短管與升降臂組，最后安裝平衡器，連接平衡器拉桿。
（3）總裝完畢后，進行平衡器的調整，先將升降臂舉至約60°以上擰下平衡 器尾端蓋，調節螺桿使鶴管-15°～60°范圍內能停穩即可。
七、使用與保養：
（1）牽引鶴管時，應用力均勻，避免撞擊。
（2）作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂推至60°位置，使平衡器處于放松狀態。
（3）用戶應建立健全維修保養制度，經常檢查鶴管的工作情況，做好維護保養工作。
