鶴管參數表：
　　　1.規格型號 QG100-L
　　　2.是否需要立柱 需要( y  )       不需要 (   )
　　　3.公稱通徑：  DN100mm
　　　4.數量：   （13）套
　　　5.材質： 內臂 a. 20#GB699-88 b.1Cr18Ni9Ti
　  c.其它：
　 外臂 a. 20#GB699-88 b. 1Cr18Ni9Ti
　  其它：
　 垂管 a.鋁 b. 20#GB699-88
　  c. 1Cr18Ni9Ti d.其它：SS304
　 立柱 a. 20#GB699-88 b.其它：
　　　6.輸送介質名稱： 食用植物油
　　　7.操作溫度： 20－65 操作壓力： 0－6bar
　　　8.作業方式：
　　　裝車 a.頂部裝車 b.底部裝車 c.密閉裝車
　　　卸車 a.敞口卸車 b.密封卸車 　
　　　9.與罐車連接方式：
　　　a.自由（即垂管直接伸入罐內）
　　　b.快速連接器(材質：鋁、不銹鋼）
　　　10.接口法蘭：
　　　a.鶴管上與現場管線相接處的接口法蘭標準：
　　　HG20595-97 WN RF DN100mm, PN 16   1.6MPa.
　　　b.鶴管上接口法蘭方向：
　　　a.朝上 b.朝下
11.現場情況：
　　　棧橋為新建棧橋 棧橋為舊棧橋改造 鋼制棧橋 水泥棧橋
12.安裝要求：
　　　當鶴管運至現場后配管安裝鶴管的接口法蘭必須與現場已做好的管線嚴格裝配（此選項需提供現場接口法蘭的高度，與棧橋面或將來安裝立柱底板的面的平行度及螺栓孔的位置）。（如果現場不能動火請告訴我方，填在下行其它處）。
　　　其它：不能動火
　　　立柱基座： 按我方標準 買方提供（請附圖）
13.鶴管表面油漆顏色： 銀灰
14.車輛噸位：噸
　　　車輛情況 a.各種車型都有 b.唯一一種車型
　 c.其它：
15.可選附件：
　　　防溢報警 密閉或防誤操作 氣動潛油泵或液壓潛油泵
　　　加熱夾套 透視鏡、控制箱等

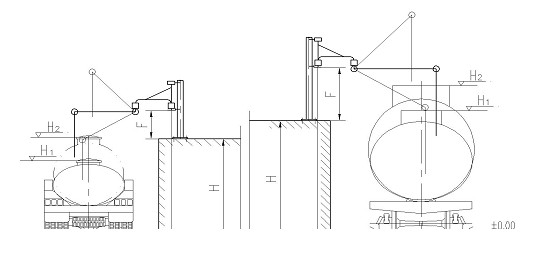

16.現場數據：(單位mm)
　　　油罐汽車　　　油罐火車 　
　　　A1 A2 棧橋中心與汽車（鋼軌）中心距離
　　　B1max B2max 最大汽車（火車）高度
　　　B1min B2min 最小汽車（火車）高度
　　　C1 C2 棧橋中心與油管接口中心距離
　　　D1 D2 下油管接口法蘭離棧橋面距離
　　　E1 E2 上油管接口法蘭離棧橋面距離
　　　F1 F2 汽車（火車）側裝口離地面（軌面）高度
　　　G1 G2 汽車（火車）側裝口離汽車（火車）中心距離
　　　L1 L2 雨棚最低點離地面（軌面）高度
　　　H1 H2 棧橋離地面（軌面）高度
　　　W W 棧橋寬度
　　　H H 棧橋欄桿高度
　　　XxY S 最小包絡范圍，x為水平方向，y為垂直方向。
　　　括號：內為火車參數，火車參數中的高度都以軌面為基準。
　　　注意：E1及D1,E2及D2分別為二種接口連接方式，對單管臂只填寫其中的一個。
