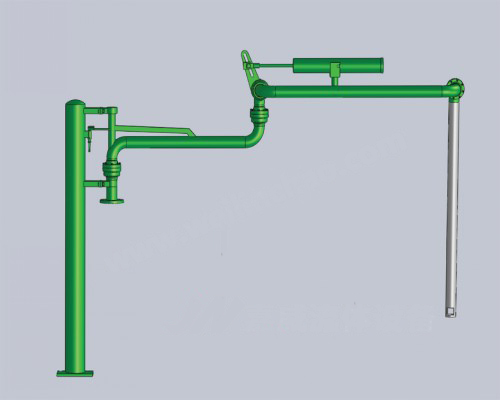

一種密閉液下裝車鶴管，它包括立柱、液相管、帶密封帽的垂管和氣相管，液相管設有通過旋轉接頭互相連接的內臂和外臂，在內臂、外臂之間裝有彈簧缸平衡裝置，所述的氣相管與液相管并排設置，氣相管設有與液相內臂固定的內管、與液相外臂固定的外管，內管與外管之間通過皮線軟管相接，液相內臂與氣相內管之間設有回流管，在回流管上裝有關斷閥。裝車結束后，打開關斷閥，使氣相管中冷凝的介質流入液相管中，保持氣相管暢通。氣相管上裝有球閥和安全報警閥。在裝車時該球閥打開，在本臺鶴管不裝車而其它鶴管裝車時關閉，防止氣體從本臺鶴管逸出。安全閥具有報警功能，安全閥的壓力等級可按需要調節。
其結構簡單，使用安全，實用性強。
一種密閉液下裝車鶴管，它包括立柱（１）、液相管、帶密封帽（２３）的垂管（１３）和氣相管，液相管設有通過旋轉接頭互相連接的內臂（１６）和外臂（１５），在內臂（１６）、外臂（１５）之間裝有彈簧缸平衡裝置（７），其特征在于：
所述的氣相管與液相管并排設置，氣相管設有與液相內臂（１６）固定的內管（３）、與液相外臂（１５）固定的外管（８），內管（３）與外管（８）之間通過皮線軟管（６）相接，液相內臂（１６）與氣相內管（３）之間設有回流管（２），在回流管（２）上裝有關斷閥（４）。
