收發油鶴管用氣動潛油泵自動調節轉速，工作性能不受介質溫度的影響？
發布時間：2014/7/11 點擊次數：737

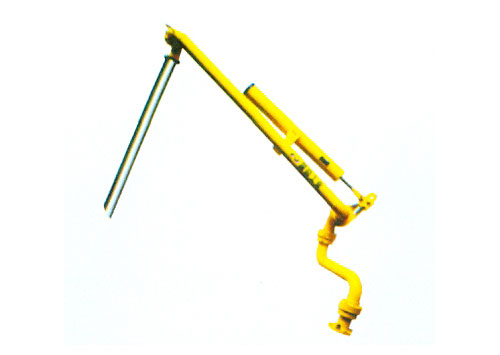

收發油鶴管用氣動潛油泵
本實用新型涉及一種收發油鶴管用氣動潛油泵、其特征是工作葉輪設置在下泵殼內，即葉輪與下泵殼的支腳之間距離為５５～７０ｍｍ，葉輪為渦桿式螺旋形葉輪；
本泵長度≤４００ｍｍ。把葉輪設置在下泵殼內，縮短吸程，達到快速高效收發油目的，使其結構緊湊、體積小、重量輕，一臺泵小于１０公斤，利用壓縮空氣作動力源，自動調節轉速，工作性能不受介質溫度的影響，鶴管插入槽車底部，“氣阻”消失，只需１小時左右，就可將一槽車油吸收干凈。
一種收發油鶴管用氣動潛油泵，它是由泵殼體、氣缸裝置和葉輪 （4）組成，泵殼體分為上泵殼（1）、中泵殼（2）和下泵殼（3）三部分，中泵充 （2）上有進、排氣口（21），其特征在于：
A）所述的葉輪（4）是設置在下泵殼（3）內，其葉輪（4）的端面與下泵殼 （3）支腳之間的距離H1為55～70mm，所述的葉輪（4）為渦桿式螺旋形葉輪， 其葉輪（4）是套裝在氣缸裝置的轉子軸（5）上；
B）所述的中泵殼（2）上的進、排氣口（21）處為凸臺形狀，其進氣口和 排氣口（21）在同一平面成120°夾角；
C）所述的由上泵殼（1）．中泵殼（2）和下泵殼（3）組成的泵殼體長度H ≤400mm。
