一、崗位工作范圍
本操作由卸氨崗位人員執行，所屬工作范圍為站臺工作范圍。
二、崗位職責
本操作為卸氨人員新增一操作任務，需遵守規章制度和職責與卸氨相同。
三、操作程序

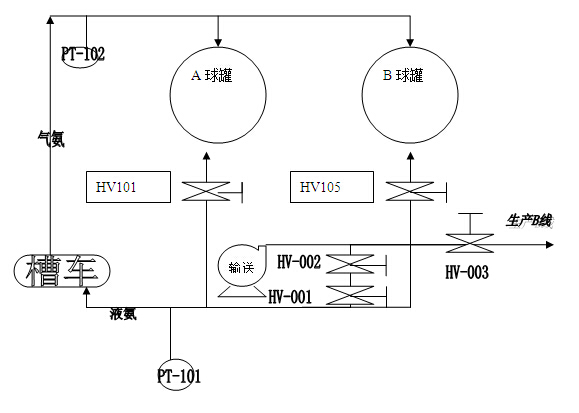

3.1 操作準備：與罐區主控室核實具備裝氨條件。確認槽車相關安全措施到位（如：阻火器安裝、靜電接地帶接地、電瓶罩完好且蓋好、無攜帶火種進入界區等）。槽車對位（汽車發動機熄火由駕駛員操作）。站臺消防設施完好，消防水壓充足。個人防護用品配戴好。槽車氣、液相球閥關閉，卸料口處蓋子取下，排盡閥關閉(由火車押運員或駕駛員完成)。核實火、汽車液氨鶴管完好“O”型圈完好。核實槽罐車液位計完好，指針指向零。機泵人員核實輸送泵進液氨總管兩新增閥門HV-001、HV-002開啟（接近液氨總管的閥門常開）。輸送泵出界區去生產B線手閥關閉。主控核實液氨總管進A/B球罐閥門HV-101\ HV-105關閉
3. 2 操作程序：將液氨鶴管的氣、液相管分別與汽車氣、液相卸料口相接。若鶴管內無壓力，可打開氣、液相鶴管與卸車管線連接的閥門，給鶴管充壓后關閉卸車管線上閥門。緩慢微開鶴管球閥為接口試漏，確認氣密性完好后關閉鶴管球閥。核實汽車槽車手壓泵油量充足，扳動卸壓手柄（順時針旋轉），打開油路上截止閥，反復扳動手壓泵手柄，使管路升壓，當壓力增至3MPa左右時，緊急切斷閥的工作油缸將工作，切斷閥中心的先導閥瓣打開，約半分鐘后，閥內傳出轉微的響聲，說明主閥瓣已自動開啟。部分槽車只需將拉桿外拉，緊急切斷閥就打開（由駕駛員或押運員操作）。緩慢打開槽車卸料口氣、液相球閥，二次確認鶴管的氣密性（由駕駛員或押運員操作）。若汽車槽車內壓力高于氣氨總管壓力PT102時，則打開氣相鶴管上球閥和氣相卸氨管上球閥，讓槽車內氣氨泄壓。當汽車槽車內壓力與PT102相當，關閉氣相液氨鶴管上球閥和氣相卸氨管上球閥，此時PT101壓力高于PT102壓力，開液相鶴管上球閥和液相裝氨管上球閥，開始裝氨。若汽車槽車內壓力等于PT101壓力時，關閉液相裝氨管上球閥及液相鶴管上球閥，打開氣相鶴管上球閥和氣相卸氨管上球閥，讓槽車內氣氨再次泄壓。待汽車槽車內壓力穩定且等于氣氨總管PT102壓力時，關閉氣相鶴管上球閥和氣相卸氨管上球閥，再開液相裝氨管線上球閥及液相鶴管上球閥裝液氨。重復操作，等到槽車液位顯示為90-95%時，關閉液相裝氨管線上球閥及液相鶴管上球閥。若槽車液位計正常，可在裝氨時打開液相鶴管管線上閥門，根據液位顯示，控制裝氨情況。
3.3 結束裝液氨的操作程序
3.3.1 汽車槽車液氨裝好判斷：槽車液位顯示為90-95%時。確認槽車裝車完畢;槽車液位顯示失靈時。開啟氣相管線上球閥及氣相鶴管上球閥兩次即認為裝車完畢。
3. 3.2 通過上述方法判斷汽車槽車裝車完畢后，即可關閉液相裝車管上球閥(與液氨鶴管相連處),再關閉液相鶴管上球閥。打開排泄手閥，排除液氨鶴管內殘余的液氨后關閉。
3.3.3 打開汽車槽車上手壓泵卸壓手柄（逆時針?lè)较颍蛘邔⒗瓧U推入，槽車緊急截?cái)嚅y關閉（由駕駛員或押運員操作）。
3.3.4 關閉汽車槽車卸料口氣、液相球閥（由駕駛員或押運員操作）。
3.3.5 斷開鶴管與槽車的連接，鶴管歸位。蓋上蓋子，裝車結束。
3.4、 火車槽車裝液氨操作
3.4.1. 操作準備：液氨槽車對位，機車駛出站臺并關閉南門，槽車靜置30分鐘以上，以除靜電。個人勞動保護用品穿戴好。準備好連接鶴管所需的螺栓、墊片及扳手等工具。放下輕落跳板。確認卸料液氨鶴管氣、液相球閥，氣相卸車管線以及液相卸車管線上與卸料鶴管連接處的球閥均關閉。與主控室人員核實，可以裝氨。檢查站臺消防設施應完好，消防水壓充足。與押運員辦理火車槽車重車交接結束。
3.4.2 操作程序：卸車鶴管氣、液相臂分別與火車氣、液相接口相接(放置墊片)，對稱擰緊螺栓。若鶴管內無壓力，可打開鶴管氣、液相與卸車管線連接的閥門，給鶴管充壓后關閉卸車管線上閥門。緩慢微開鶴管球閥為接口試漏，確認氣密性完好后關閥鶴管球閥。核實火車槽車手壓泵油量充足，關閉回流手柄（順時針旋轉），打開油路上截止閥，反復推動手壓泵注壓手柄，使管路逐漸升壓，當壓力增至3MPa左右時，緊急切斷閥的工作油罐將工作，緊急切斷閥中的先導閥瓣打開，約半分鐘后閥內傳出輕微的響聲，說明主閥瓣已自動開啟。微開槽車卸料口氣、液相球閥，二次試驗接口的氣密性。若火車槽車內壓力高于氣氨總管壓力PT102時，則打開氣相鶴管上球閥和氣相卸氨管上球閥，讓槽車內氣氨泄壓。當火車槽車內壓力與PT102相當，關閉氣相鶴管上球閥和氣相卸氨管上球閥，此時PT101壓力高于PT102壓力，開液相鶴管上球閥和液相裝氨管上球閥，開始裝氨。若火車槽車內壓力等于PT101壓力時，關閉液相裝氨管上球閥及液相鶴管上球閥，打開氣相鶴管上球閥和氣相卸氨管上球閥，讓槽車內氣氨再次泄壓。待火車槽車內壓力穩定且等于氣氨總管PT102壓力時，關閉氣相鶴管上球閥和氣相卸氨管上球閥，再開液相裝氨管線上球閥及液相鶴管上球閥裝液氨。
3.4.3 結束裝液氨操作
3.4.3.1 火車槽車液氨裝好的判斷：根據液氨鶴管上流量計和槽車滑竿液位計液位顯示為90-95%時。確認槽車裝車完畢。
鶴管上流量計和槽車滑竿液位計液位顯示失靈時。開啟氣相管線上球閥及氣相鶴管上球閥兩次即認為裝車完畢。
3.4.3.2 通過方法，判斷火車槽車裝后，先關閉液相卸車鶴管上球閥（與槽車相連處），再關閉氣相卸車鶴管上球閥。
3.4.3.3 待所有火車槽車裝好液氨時，且無汽車槽車時，通知主控室，液氨裝好。
3.4.3.4 槽車檢查操作
關閉氣相卸車管線上球閥。扳動火車槽車上手壓泵回流手柄（逆時針?lè)较颍咕o急切斷閥自動關閉。關閉氣相卸料鶴管球閥和槽車氣、液相球閥。斷開卸料鶴管與火車槽車的連結，鶴管回位。押運員關閉火車槽車卸料口人孔蓋，輕落跳板回位。與押運員辦理槽車交接結束，通知主控崗位人員（可以拖車）。
3.3.5通知主控裝車完畢，主控和機泵人員核實兩新增閥門中HV-002關閉
3.3.6主控打開A/B球罐閥門HV-101\ HV-105
3.5 正常操作要點
3.5.1 加強巡檢，隨時檢查槽車和管道各點溫度、壓力、流量變化情況，注意維持在指標范圍內。
3.5.2 經常巡查設備、管道有無跑、冒、滴、漏現象，槽車緊急切斷閥開閉狀態。
3.5.3 崗位人員應盡量站在上風方向操作，開啟閥門應緩慢。
3.5.4 鶴管接口試漏時，要確認鶴管兩端閥門和排盡閥均關閉。
3.5.5 槽車內壓力高于液氨管壓力時，要先開氣相閥給槽車卸壓，待壓力穩定后再關閉氣相閥后開液相閥裝氨，以防槽車內液氨倒灌入氣氨管。3.5.6 嚴禁氣相管線上閥門和液相管線上閥門同時開啟，導致槽車裝滿液氨。
3.5.7 嚴禁槽車多次操作導致液位超過95%。
3.5.8液位計故障的槽車嚴禁裝車。
3.6 不正常現象的處理方法
|
序號 |
不正常現象 |
原因分析 |
處理方法 |
|
1 |
裝車無液位變化 |
相關閥門未打開 |
打開閥門 |
|
壓力與液氨管線壓力相當 |
1.關閉液氨閥門
2.打開氣相閥門泄壓 |
|
緊急截?cái)嚅y關閉 |
檢查關閉原因并處理之 |
|
2 |
裝車慢 |
裝車壓差低 |
1.檢查槽車是否裝滿
2.通知主控檢查A/B球罐液氨閥門是否關閉 |
|
緊急截?cái)嚅y開度不夠 |
1.重新打開緊急切斷閥
2.通知押運（維修）人員處理 |
|
相關閥門開度小 |
開大閥門 |
3.7 安全注意事項
3.7.1 進入站內的人員須配戴個人防護用品，嚴禁攜帶火機、火柴等火種。
3.7.2 進入站內的汽車槽車須安裝合格阻火器，靜電帶拖地，電瓶罩完好。
3.7.3 裝氨操作時須配戴面罩和膠手套，眼睛或皮膚被氨灼傷須馬上到洗眼器處用大量水沖洗。
3.7.4 嚴格控制工藝指標，嚴禁超壓操作。
3.7.5 站內的消防器材和防護用品齊全、完好，消防水隨時供給。
3.7.6 隨時保證消防通道暢通無阻。
3.7.7 定期檢查防爆電器的防爆性能，確保防雷、防靜電接地良好。
3.7.8 發生氨泄漏事故時須配戴防氨服和空氣呼吸器，嚴格執行供氨車間事故預處理方案。
3.8 巡檢路線及內容
3.8.1 巡檢路線
值班室→南站臺→火車液氨鶴管→北站臺→汽車液氨鶴管→消防、氣防室→值班室側門→站外氨管蒸汽管→站外消防通道→駕駛員休息室→值班室。
3.8.2 巡檢內容
3.8.2.1氨管、液氨鶴管及槽車的壓力、溫度和流量等工藝指標是否正常。
3.8.2.2各壓力表、溫度計和液位計是否完好。
3.8.2.3鶴管潤滑部件是否良好。
3.8.2.4各設備、管道有無損壞、跑、冒、滴、漏現象，閥門開閉狀態是否正確。
3.8.2.5站臺照明是否良好。
3.8.2.6消防器材和防護用品是否齊全、完好。
3.8.2.7消防通道有無阻塞現象。
3.8.2.8站內汽車槽車是否安裝阻火器，靜電帶是否拖地。
3.8.2.9有無可疑人員進入站內。
3.8.2.10有無違章違紀現象。
